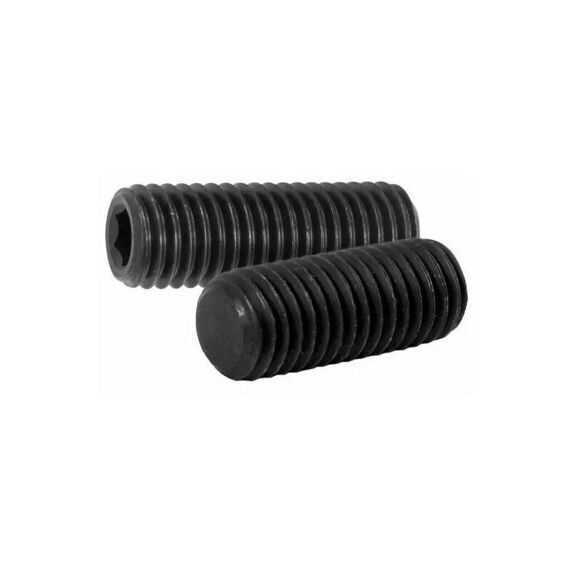

Винт установочный М12х20 производится по стандарту DIN 913, используется для соединения элементов конструкций практически любого назначения. Особенность этого вида крепежа – отсутствие головки и плоский торец: после установки рабочая поверхность остается ровной, без выступов и впадин.
Сферы применения винтов DIN 913
Для монтажа необходим шестигранный ключ (отвертка, бита), под который в теле стержня устроено углубление – шлиц; винт надежно затягивается, исключая возможность разъединения либо смещения фиксируемых элементов, в том числе под нагрузкой. Метизы изготавливаются из углеродистой оксидированной стали, не обладающей магнитными свойствами, сохраняют заданную геометрию и прочность при температуре окружающей среды –200/+425°C.
Стопорные винты с внутренним шестигранником М12х20 применяются в промышленности, строительной отрасли, производстве оборудования, мебели, в ходе ремонтных работ; могут использоваться в сочетании с другим резьбовым крепежом.
Размеры винтов DIN 913
| d | dp (max) | s | размеры бит/6-гранных ключей |
|---|---|---|---|
| М2 | 1 | 0.9 | HEX 0.9 |
| М2.5 | 1.5 | 1.3 | HEX 1.3 |
| М3 | 2 | 1.5 | HEX 1.5 |
| М4 | 2.5 | 2 | HEX 2.0 |
| М5 | 3.5 | 2.5 | HEX 2.5 |
| М6 | 4 | 3 | HEX 3.0 |
| М8 | 5.5 | 4 | HEX 4.0 |
| М10 | 7 | 5 | HEX 5.0 |
| М12 | 8.5 | 6 | HEX 6.0 |
| М14 | 10 | 6 | HEX 6.0 |
| М16 | 12 | 8 | HEX 8.0 |
| М20 | 15 | 10 | HEX 10 |
| М24 | 18 | 12 | HEX 12 |
